产品描述
一、概述
XGN2-12（Z）箱型固定式金属封闭开关设备用于3.6、7.2、12kV三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。
本产品符合国家标准GB3906-2006《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求，并具有两部提出的“五防”闭锁功能。
本产品的主开关采用ZN28-12或ZN28A-12系列真空断路器，配用CD17系列电磁操动机构或CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关和GN22-12大电流隔离开关系统产品。

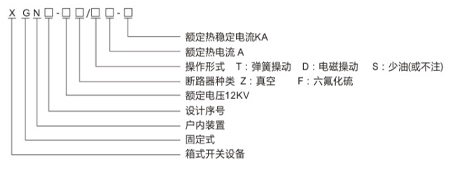

二、型号含义
三、技术参数
|
项目 |
单位 |
数据 |
||||||
|
额定电压 |
KV |
3.67.212 |
||||||
|
额定电流 |
A |
630~3150 |
||||||
|
最大工作电流 |
A |
630 |
1000 |
1250 |
2000 |
2500 |
3150 |
|
|
额定开断电流(热稳定电流) |
KA |
16、20 |
31.5 |
40 |
||||
|
额定动稳定电流(关合电流) |
KA |
40、50 |
80 |
100 |
||||
|
热稳定时间 |
S |
4 |
|
|||||
|
防护等级 |
IP2X |
|
||||||
|
母线等级 |
单母线/单母线带旁路 双母线 |
|
||||||
|
操作方式 |
电磁式/弹簧储能式 |
|
||||||
|
外形尺寸（宽x深x高） |
mm |
1100(1250)×1550(1800,1900)×2650 |
|
|||||
|
重量 |
kg |
1000以下 |
|
|||||

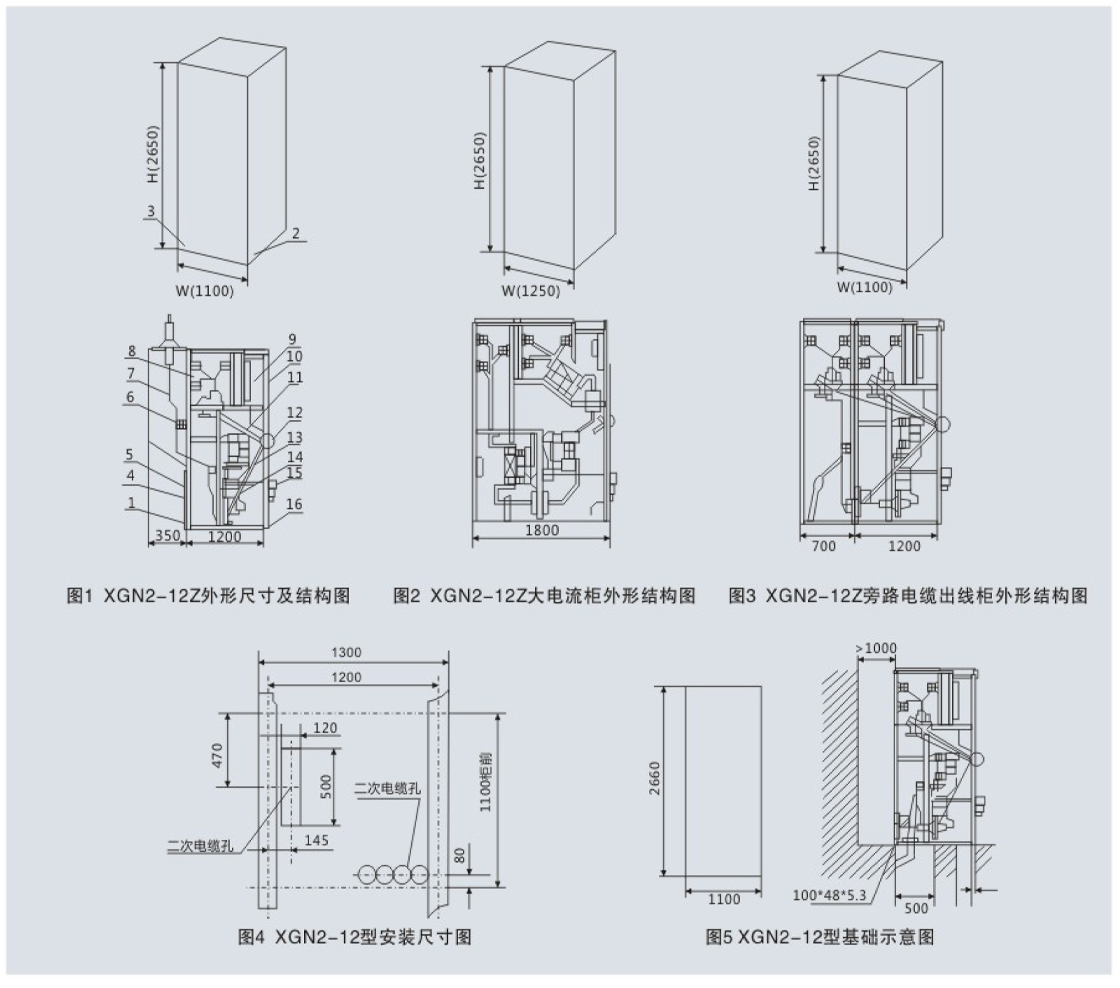

四、外形及安装图
