KYN28A-12(GZSI-12Z)铠装移开式交流金属开关设备
- 联系我们
- 电话：0577-6278 8329
- 手机：135 0655 9303
- 网址：www.chbtdq.com
产品描述
一、概述
KYN28A-12铠装中置式交流金属封闭开关设备，是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备。
KYN28A-12铠装中置式金属封闭开关设备适用于3.6-12KV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。
开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制设备共用条款》，我国GB3906《3-36KV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DINVDE0670《额定电压1KV以上的交流开关设备》等标准的要求。并具有完善、可靠的防误操作功能。

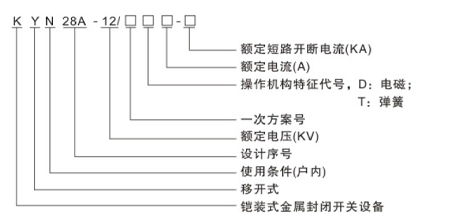

二、型号含义
三、技术参数
1.开关设备技术参数
|
项目 |
单位 |
数据 |
|||
|
额定电压 |
KV |
3.6 |
7.2 |
12 |
|
|
额定频率 |
Hz |
50 |
50 |
50 |
|
|
断路器额定电流 |
A |
630、1250、1600、2000、2500、3150 |
|||
|
开关柜额定电流 |
A |
630、1250、1600、2000、2500、3150 |
|||
|
额定短时耐受电流（4S） |
KA |
16、20、25、31.5、40、50 |
|||
|
额定峰值耐受电流（峰值） |
KA |
40、50、63、80、100、125 |
|||
|
额定短路开断电流 |
KA |
16、20、25、31.5、40、50 |
|||
|
额定短路关合电流（峰值） |
KA |
40、50、63、80、100、125 |
|||
|
额定绝缘水平 |
1min工频耐受电压 |
KV |
24 |
32 |
42 |
|
雷电冲击耐受电压 |
KV |
40 |
60 |
75 |
|
|
防护等级 |
外壳为IP4X、隔离间、断路器室门打开时为IP2X |
||||

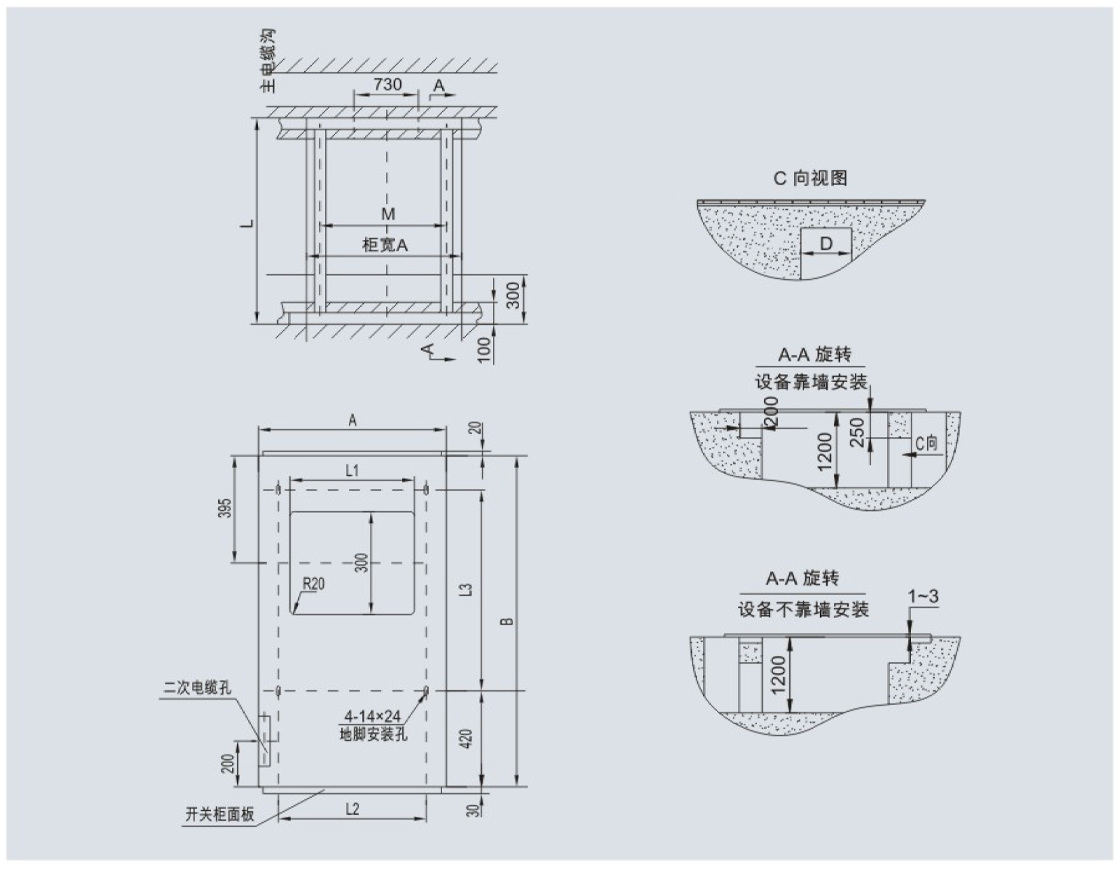

四、安装示意图
