产品描述
一、概述
XGN66-12箱型（户内）交流金属封闭开关设备是新一代高压电器成套产品，符合国家标准GB3906《10-35kV交流金属封闭开关设备》和电力行业DL/T404-2007《户内交流高压开关柜订货技术条件》要求，也满足国际标准，《1kV以上52kV以下交流金属封闭开关设备和控制设备》的要求。并且具有“五防”闭锁功能。
该产品吸收了国外的先进技术，针对目前我国现有同类开关柜在运行中发生的事故率较高和体积庞大等问题设计研制。它具有体积小，是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”连锁机构可靠、简单等优点。
二、主要用途
开关柜适合用于3.6-12kV三相交流50Hz单母线分段的户内成套装置，作为接受和分配电能之用，并具有对电路进行控制、保护和监测等功能，可适用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭站中。

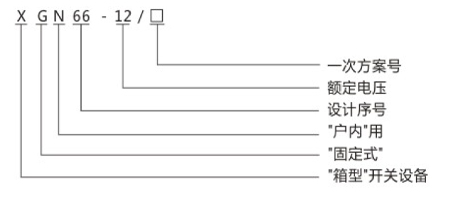

三、型号含义
四、技术参数
开关柜技术参数见表1
|
项目 |
单位 |
数据 |
||||
|
额定电压 |
KV |
KV |
||||
|
额定绝缘水平 |
1min工频耐受电压 |
相间、对地 |
42 |
|||
|
隔离断口 |
48 |
|||||
|
雷电冲击耐受电压（相间、相对地/断口） |
75/85 |
|||||
|
额定频率 |
HZ |
HZ |
||||
|
主母线额定电流 |
800 |
1250 |
2000-3150 |
|||
|
分支母线额定电流 |
630 |
1000、1250 |
2000-3150 |
|||
|
4S热稳定电流 |
20 |
31.5 |
40 |
|||
|
额定动稳定电流 |
50 |
80 |
100 |
|||
|
主回路电阻 |
uΩ |
<300 |
||||
|
防护等级 |
IP2X |
|||||
|
相间中心距 |
mm |
165±1 |
210±1 |
230±1 |
||
|
外型尺寸（宽、深、高） |
700×900×2300 |
900×900×2300 |
1100×1000×2300 |
|||
断路器技术参数见表2
|
项目 |
单位 |
ZN98B-12（VK-12） |
ZN56-12（VS1-12） |
|
|
额定电压 |
KV |
12 |
||
|
1min工频耐压 |
42 |
|||
|
雷电冲击耐压 |
75 |
|||
|
额定频率 |
HZ |
50 |
||
|
额定电流 |
A |
630、1250 |
1600-3150 |
|
|
额定短路开断电流 |
KA |
20、25、31.5 |
31.5、40 |
|
|
额定短路关合电流（峰值） |
50、63、80 |
80、100 |
||
|
4S额定短时耐受电流 |
20、25、31.5 |
31.5、40 |
||
|
额定峰值耐受电流 |
50、63、80 |
80、100 |
||
|
额定背对背电容器开断电流 |
A |
400 |
||
|
额定单个电容器组开断电流 |
630 |
|||
|
操作程序 |
次 |
分-0.3s-合分-180s-合分 |
||
|
开断电流次数 |
30 |
|||
|
机械寿命 |
10000 |
|||
|
额定脱扣电流 |
A |
5 |
||
|
额定操作电压 |
合闸线圈 |
V |
DC220、AC220 |
|
|
分闸线圈 |
||||
|
回路电阻 |
uΩ |
≤35 |
≤40 |
|
