产品描述
一、概述
变电所、工矿企业等电力用户作为交流50HZ，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50KA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
本产品符合：GB7251《低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制设备》等标准。

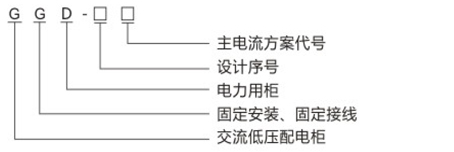

二、型号含义
三、技术参数
1、主要技术参数
|
型号 |
额定电压(V) |
额定电流(A) |
额定短路开断电流(kA) |
额定短路耐受电流(1s)(kA) |
额定峰值耐受电流(kA) |
|
|
|
|
A |
1000 |
15 |
15 |
30 |
|
B |
600(630) |
|||||
|
C |
400 |
|||||
|
|
A |
1500(1600) |
30 |
30 |
63 |
|
|
B |
1000 |
|||||
|
C |
600 |
|||||
|
|
A |
3150 |
50 |
50 |
105 |
|
|
B |
2500 |
|||||
|
C |
2000 |
|||||
2、辅助电路方案：辅助电路的设计分供用点方案和发电厂方案两部分。
3、主母线：额定电流在1500A及以下时采用单铜排母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用搪锡工艺处理。
3.1、水平母线选用
|
额定电流（A） |
铜母线规格（mm） |
|
400 |
40×4 |
|
630 |
50×5 |
|
1250 |
60×10 |
|
1600 |
80×10 |
|
2000 |
2×（60×10） |
|
2500 |
2×（80×10） |
|
3150 |
2×（100×10） |
3.2、中性接地母线选用
|
相导线截面积（mm2） |
PE（N）线截面积（mm2） |
|
500~720 |
40×4 |
|
1200 |
50×5 |
|
>1200 |
60×10 |

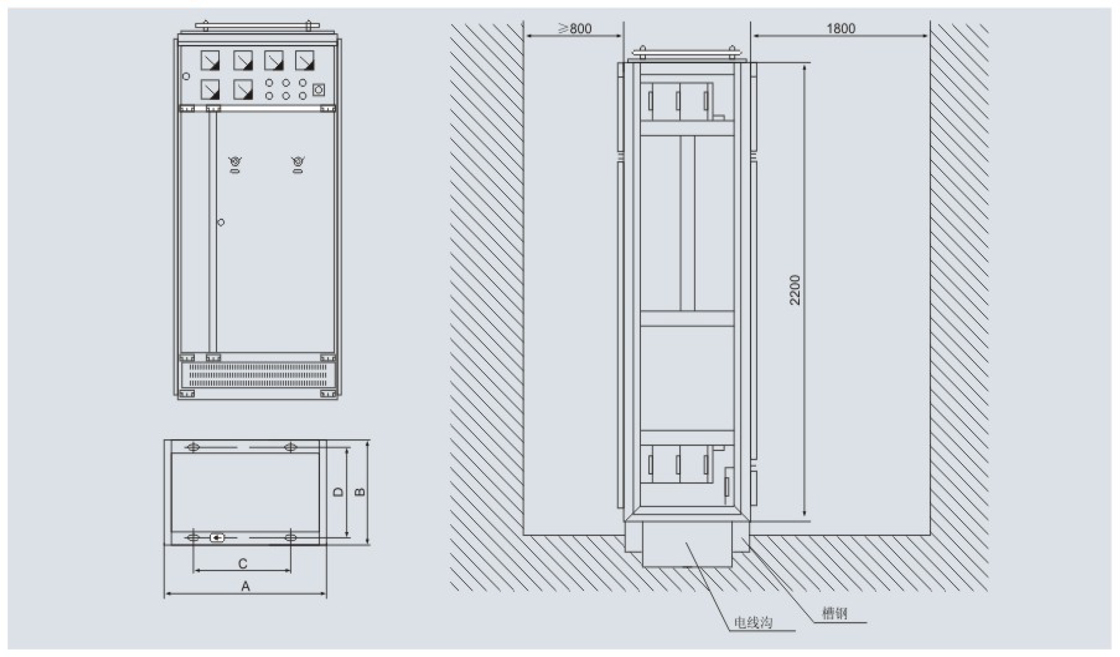

四、安装示意图
|
产品代号 |
A |
B |
C |
D |
|
TGGD06 |
600 |
600 |
450 |
556 |
|
TGGD06A |
600 |
800 |
450 |
756 |
|
TGGD08 |
800 |
600 |
650 |
556 |
|
TGGD08A |
800 |
800 |
650 |
756 |
|
TGGD10 |
1000 |
600 |
850 |
556 |
|
TGGD10A |
1000 |
800 |
850 |
756 |
|
TGGD12 |
1200 |
800 |
1050 |
756 |
