产品描述
一、概述
GCK型低压抽出式开关柜适用于三相交流50、（60）Hz，额定电压380（400）V、660（690）V，额定电流5000A及以下的三相四线制及三相五线制电力系统，广泛应用于发电厂、变电站、工矿企业、高层建筑、机场、车站码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗的动力配电中的PC和电动机控制中心MCC。
本产品已通过国家质量认证中心CCC认证。

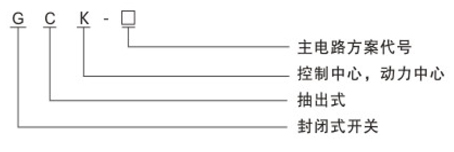

二、型号含义

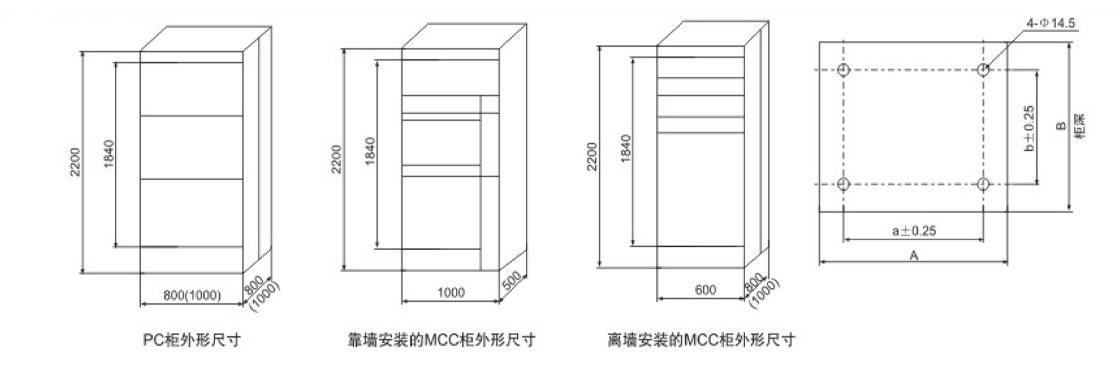

三、外形尺寸
四、技术参数
|
标准及技术规范 |
通过型式试验的低压成套 |
IEC60439.1-2006 |
|
开关设备和控制设备 |
GB7251.1-2005 |
|
|
（TTA）低压抽出式 |
JB/T9661-1999 |
|
|
成套开关设备 |
||
|
过电压类别 |
IV |
111 |
|
污染等级 |
3 |
|
|
额定工作电压（Ue） |
660V |
380V |
|
额定频率 |
50HZ |
|
|
水平母线 |
||
|
额定电流（A） |
5000、4000、3150、2500、2000、1000 |
|
|
额定短时耐受电流（KA） |
80、65、50（1s有效值） |
|
|
额定峰值耐受电流（KA） |
176、140、105 |
|
|
垂直母线 |
||
|
额定电流 |
1400A |
1000A |
|
额定短时耐受电流（KA） |
50 |
|
|
额定峰值耐受电流（KA） |
105 |
|
|
外壳防护等级 |
IP30、IP40 |
|

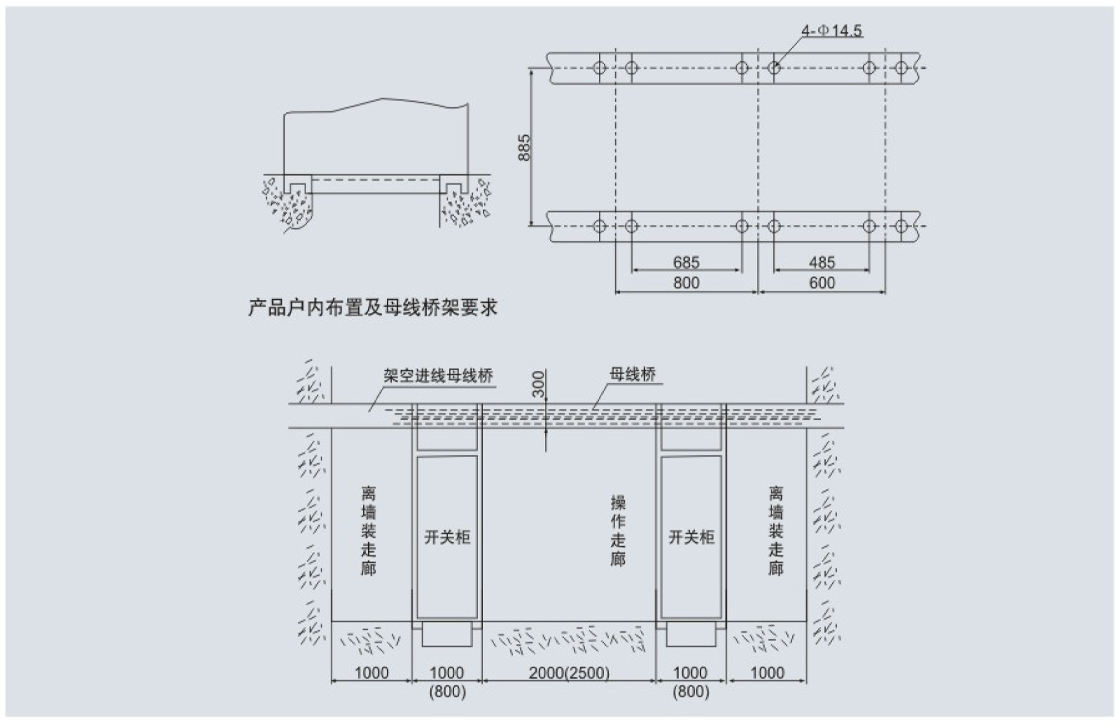

五、安装基础示意图
