一、概述

　　GCS型低压抽出式开关柜，是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。
　　本产品适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380(400)V、(660)V，额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。本产品的基本组织形成见附图1。
本产品的设计符合下列标准IEC439-1《低压成套开关和控制设备》GB7251.1-2005《低压成套开关设备》。

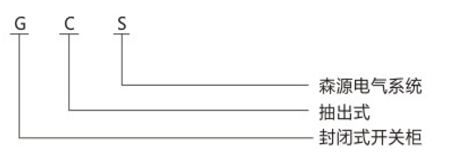

二、型号含义



三、主电路

装置主电路方案共36组87个规格，不包括由于辅助电路控制与保护的变化而派生的方案和规格。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、供用电和其它电力用户的需要，额定工作电流为5000A，适合2500kVA及以下的配电变压器选用。
此外，为适应供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。

四、辅助电路

GCS辅助电路图册是根据有关设计要求规定而编制的。共有辅助电路方案120个。分上下两册。上册（交流操作部分）共分63个方案，下册（直流操作部分）共有57个方案。
直流操作部分的辅助电路方案，主要用于发电厂、发电站的低压厂（所）用系统：在编制时，已考虑到适用于200MW及以下和
300MW及以上容量机组低压厂用系统、工作（备用）电源进线，电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。工程设计中可以直接采用。
直流控制电源为直流220V或110V。交流控制电源为交流380V或220V，由抽屉单元组成的成套柜。220V控制电源引自本柜内设控制变压器供电的公用控制电源。公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号时采用。
电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。

五、技术参数

六、功能单元

1、一个抽屉为一个独立功能单元。
2、抽屉分为二分之一单元、一单元、三/二单元、二单元、三单元四个尺寸系列。回路的额定电流在400A及以下一个单元抽屉的尺寸为：160（高）×560（宽）×410（深），二分之一单元抽屉的宽为：280，二单元、三单元均为高度做二倍、三倍的变化，其余尺寸均同一单元。
3、功能单元的抽屉可以方便的实现互换。
4、装置的每柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉。
5、抽屉进出线根据回路电流大小采用不同片数的同一规格片式接插件，一般一片接插件≤220A.
6、二分之一抽屉与电缆室的转接采用背板式结构的转接件。单元抽屉与电缆室转接采用棒式结构的转接件。
7、抽屉面板有合、断、试验、抽出等位置的明显标志，抽屉设有机械联锁装置。
