产品描述
一、概述
HXGN15A-12ZF（R）型箱式（固定）金属封闭环网开关设备（简称环网柜）是为城市电网改造和建设需要而生产的新型高压开关柜，在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用。本环网柜配用真空负荷开关，操作机构为弹簧操动机构，该机构既可手动操作，也可电动操作。接地开关和隔离刀配用手动操作机构，本环网柜成套性强，体积小，无燃烧和爆炸危险，具有可靠的“五防”功能。
环网柜适用于交流10KV、50HZ的配电系统中，广泛地用于城市电网建设和改造工程，工矿企业、高层建筑和公共设施等。作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用，也可装在箱式变电所中，本环网柜符合IEC420《高压交流负荷开关—熔断器组合电器》、GB3906-91《3-35kV交流金属封闭开关设备》的有关规定。

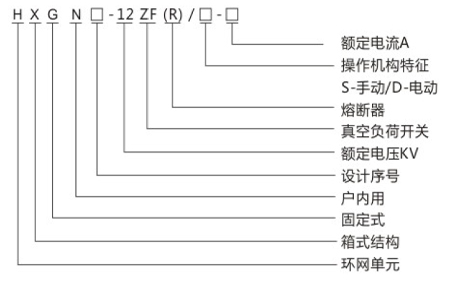

二、型号含义
三、技术参数
|
项目 |
单位 |
数据 |
|
|
额定电压 |
KV |
12 |
|
|
额定电流 |
负荷开关柜 |
A |
400、630 |
|
组合电器柜 |
A |
125 |
|
|
额定短路关合电流（峰值） |
KA |
50 |
|
|
额定短路开断电流 |
KA |
20 |
|
|
额定有功负载开断电流 |
A |
630 |
|
|
4S热稳定电流 |
KA |
20 |
|
|
额定动稳定电流（峰值） |
KA |
50 |
|
|
1min工频耐电压 |
KV |
42（隔离断口，48） |
|
|
雷电冲击耐受电压 |
KV |
75（隔离断口，85） |
|
|
机械寿命 |
次 |
10000 |
|
|
额定交接电流（组合电器） |
A |
3150 |
|
|
操作方式 |
手动或电动 |
||
|
防护等级 |
IP2X |
||
四、主电路方案
本开关柜主电路方案共45个，但不包括由于辅助电路控制与保护的变化而派生方案和规格。
