产品描述
一、概述
XL（F）-21系列动力配电柜适用于发电厂及工矿企业，交流电压550V及以下的三相三线、三相四线、三相五线制系统，广泛适用于工矿企业、冶金化工、宾馆银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外时，请与设备生产厂家协商解决。

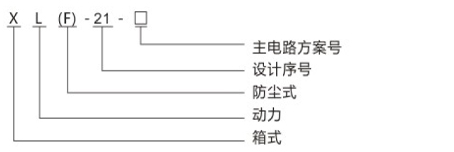

二、型号含义
三、主电路方案
本开关柜主电路方案共105个，但不包括由于辅助电路控制与保护的变化而派生方案和规格。
四、技术参数
|
名称 |
单位 |
数据 |
|
主电路额定电压 |
AC380 |
|
|
辅助电路额定电压 |
AC220/380 |
|
|
额定频率 |
Hz |
50 |
|
额定绝缘电压 |
660 |
|
|
额定电流 |
A |
≤800A |

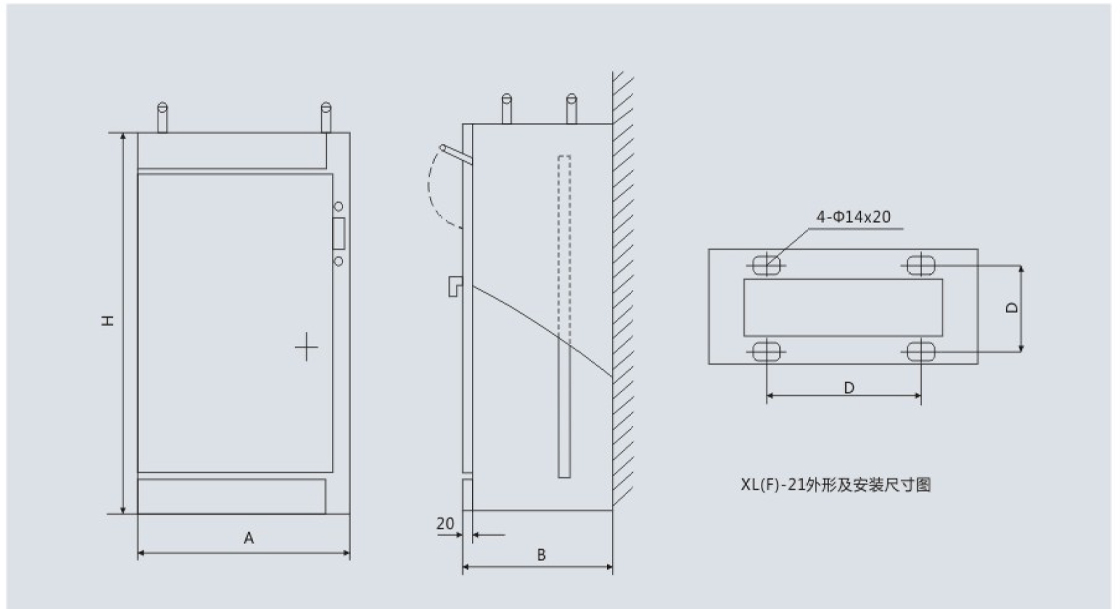

五、外形尺寸图
|
A（mm） |
B（mm） |
C（mm） |
D（mm） |
H（mm） |
|
700 |
470 |
500 |
400 |
1700 |
|
700 |
370 |
500 |
300 |
1700 |
|
600 |
370 |
400 |
300 |
1600 |
|
800 |
370 |
600 |
300 |
1700 |
|
800 |
470 |
600 |
400 |
1800 |
