产品描述
一、概述
KYN61A-40.5型小型化铠装式金属封闭开关设备，是由西安高压电器研究所主持设计、研制开发的新产品。柜架按金属封闭铠装移开式结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。柜体采用组装式结构，提高了外观质量和制造精度，缩短了生产周期。开关柜的各项正常操作，都能在高压隔室门关闭条件下进行。本产品符合IEC-60298、GB3906、及DL404等标准的要求，并具备完善的“五防”功能。
本开关柜使用在40.5kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能，除广泛用于一般电力系统外，还可使用于频繁操作的场所，使用环境条件按GB3906-2006《3-35kV交流金属封闭开关设备》所规定的正常使用条件。

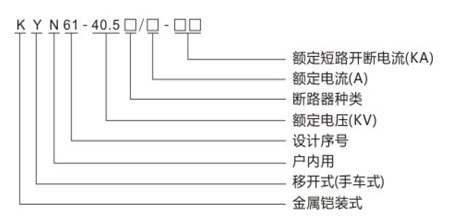

二、型号含义
三、技术参数
1、KYN61-40.5(Z)型开关设备技术参数
|
名称 |
单位 |
数据 |
|
|
额定电压 |
KV |
40.5 |
|
|
额定电流 |
主母线的额定电流 |
A |
630、1250、1600、2000 |
|
配用断路器的额定电流 |
A |
630、1250、1600、2000 |
|
|
额定绝缘水平 |
1min工频耐受电压，极间、 |
KV |
95/110 |
|
极地间/断口间雷电冲击耐受电压（峰值），极间、 |
KV |
185/215 |
|
|
极地间/断口间辅助回路、控制回路的工频耐受电压 |
V/1min |
2000 |
|
|
额定频率 |
Hz |
50 |
|
|
额定短路开断电流 |
KA |
20、25、31.5 |
|
|
额定短时耐受电流/额定短路持续时间 |
KA/4S |
20、25、31.5 |
|
|
额定峰值耐受电流 |
KA |
50、63、80 |
|
|
额定短路关合电流 |
KA |
50、63、80 |
|
|
控制回路额定电压 |
V |
DC：110、220AC：110、220 |
|
|
防护等级 |
开关设备外壳 |
IP3X |
|
|
隔室间（柜门打开时） |
IP2X |
||
|
柜体尺寸 |
宽*深*高 |
mm |
1200(1400)×2600×2400 |
四、主电路方案

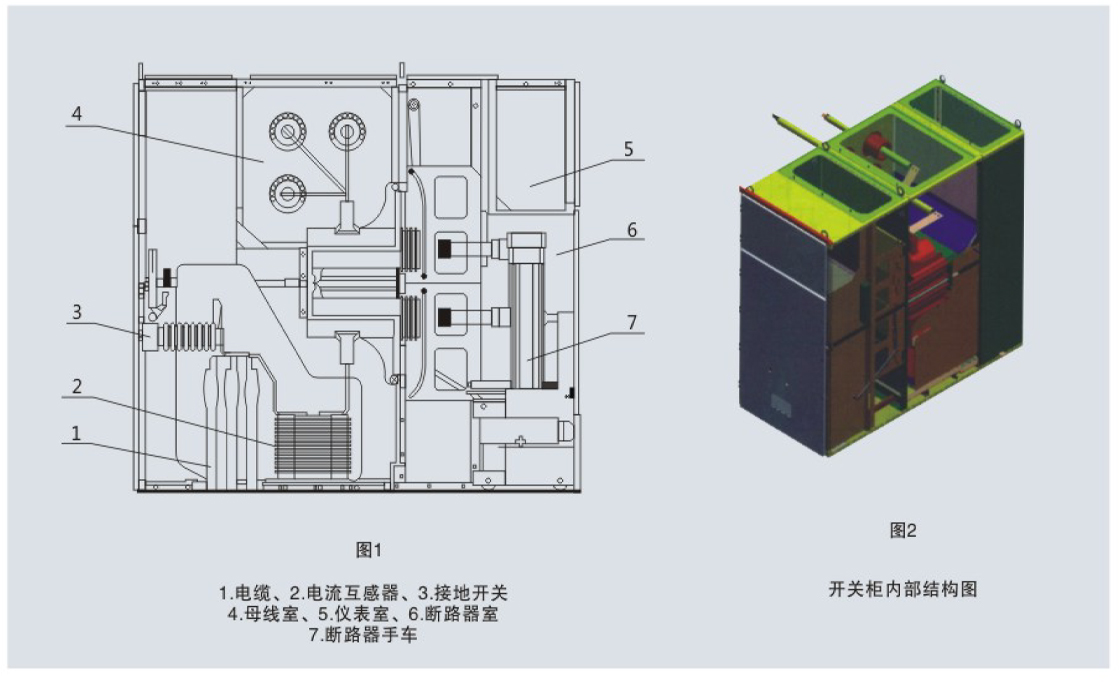

五、结构特征图
